OPC-сервер- преобразование импульсных сигналов счетчиков объема в значения объема;
- преобразование токовых сигналов преобразователей давления (4÷20мА) в значения давления;
- измерение текущего времени, времени работы и времени отсутствия напряжения питания;
- архивирование часовых, суточных и месячных значений объемов и давлений;
- архивирование часовых, суточных и месячных значений объёмов от подключенных по интерфейсу LIN расходомеров Питерфлоу;
- преобразование протокола интерфейса LIN расходомеров Питерфлоу в сигнал одного из интерфейсов RS-232, RS485 или Ethernet; При этом обеспечивается чтение всех доступных данных расходомера, включая диагностику;
- преобразование значения расхода расходомеров Питерфлоу в сигнал постоянного тока 4÷20мA.

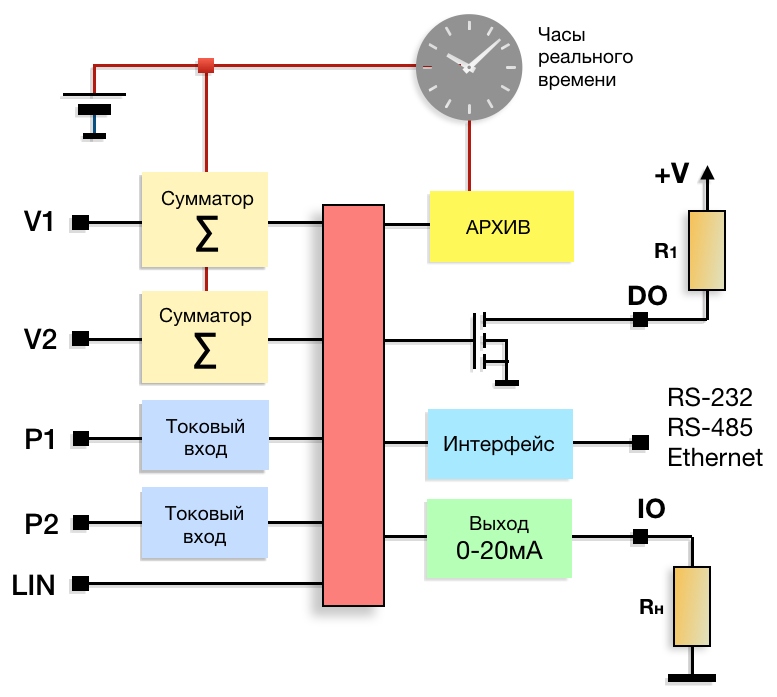

Блок-схема
- V1, V2 — импульсные входы;
- P1, P2 — токовые входы 4÷20мА;
- LIN — вход/выход коммуникационного интерфейса расходомеров Питерфлоу (V3);
- RS-232/ RS485/ Ethernet -гальваноразвязанный выход интерфейса;
- IO — токовый выход 0÷20мА/4÷20мА, Rн~0÷500ом;
- DO — дискретный выход OK, +V до 30В, R1 от 1КОм.

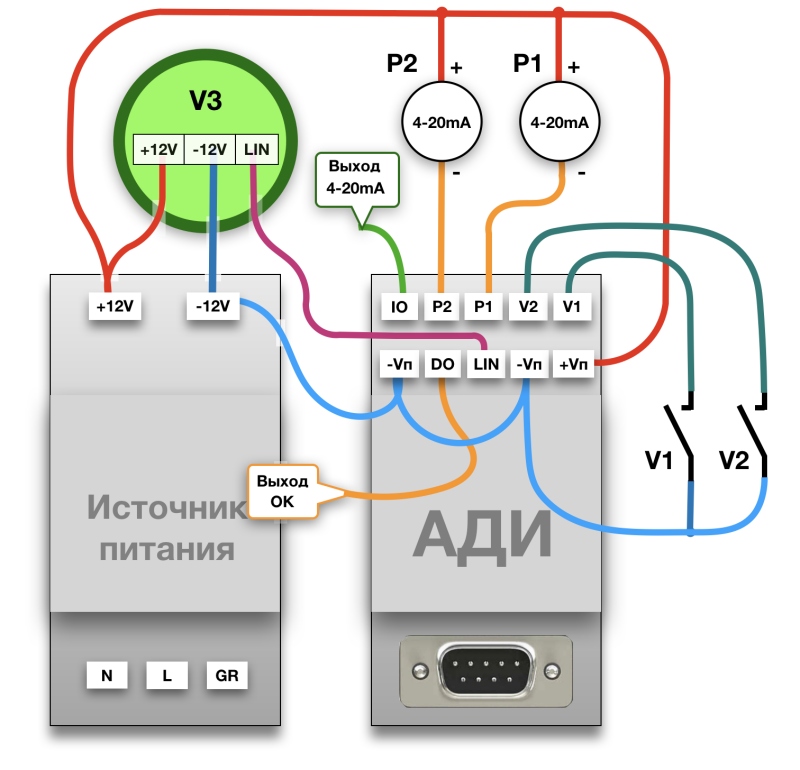

Cхема соединений
- V1, V2 — механические водосчётчики с импульсным выходом (герконом);
- V3 — расходомер Питерфлоу, подключен по LIN;
- P1, P2 — датчики давления ПДТВХ-1-01-1 с выходом 4÷20мА и напряжением питания от 9 вольт или другие датчики давления с отдельным питанием;
- Для питания всех элементов схемы используется источник питания расходомера.
