USB 2.0
RS-232
RS-485
Ethernet
Bluetooth
WiFi
Экспорт
на SD-карту
 |
Количество подключаемых датчиков | (1)Доп. имп. вход |
(2)Доп. вход T,℃ |
(3)Диск. вход |
SD карта |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Тепловой ввод 1 | Тепловой ввод 2 | Тепловой ввод 3 | |||||||||||
| Расход | Т, ℃ | Давление | Расход | Т, ℃ | Давление | Расход | Т, ℃ | Давление | |||||
| ТВ7-01M | 3 | 3 | — | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-04.1M Лайт (4) | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | — | нет |
| ТВ7-04.1M | 3 | 3 | 3 | 1 | — | — | — | — | — | 1 | 1 | 4 | есть |
| ТВ7-03M | 3 | 3 | — | 3 | 3 | — | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-04M | 3 | 3 | 3 | 3 | 3 | 3 | — | — | — | 1 | 2 | 4 | есть |
| ТВ7-05M | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | 2 | 1 | 1 | 4 | есть |
-

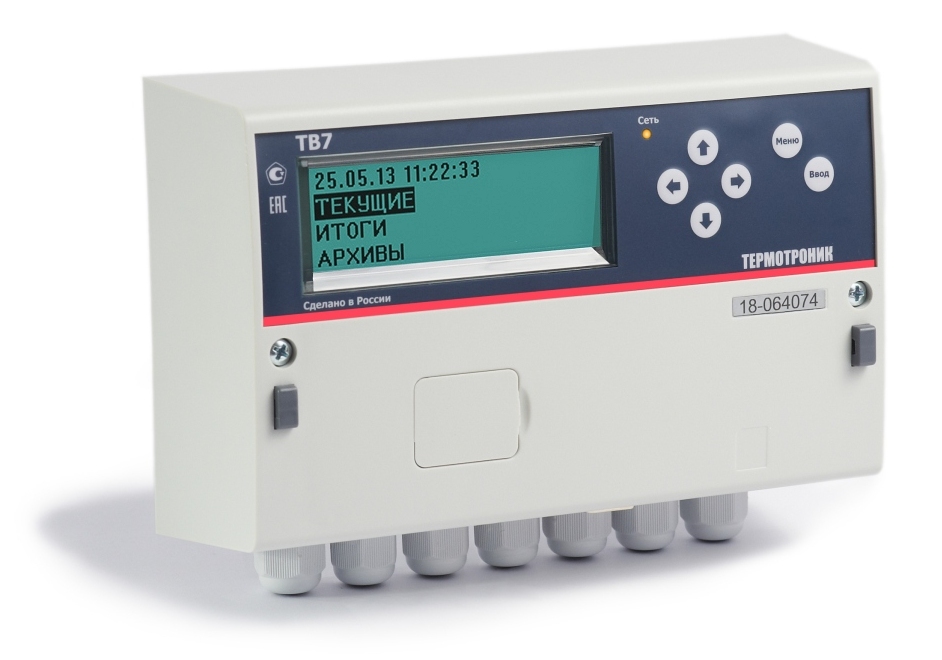

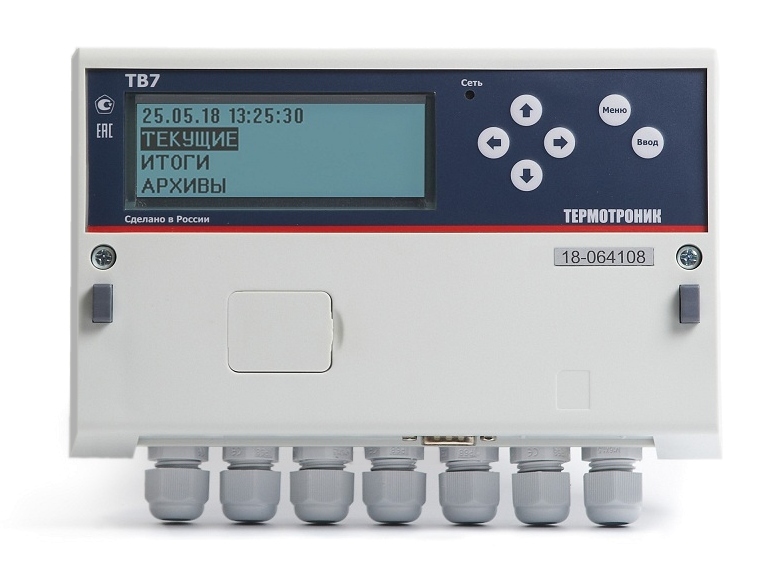

• USB для оперативного чтения архивов на компьютер с ОС Windows и телефон/планшет с ОС Android;
• Возможность сохранения архивов на SD-карту;
• Интуитивный пользовательский интерфейс;
• Большое количество схем теплопотребления;
• Индикация контрольной суммы настроек и калибровок;
• Глубокая диагностика и гибкая реакция на нештатные ситуации;
• Индикация на экране расшифровки нештатных ситуаций;
• Подключение расходомеров «Питерфлоу» к тепловычислителю по цифровому каналу связи (режим Телеметрия);
• Доступны протоколы: Modbus RTU, Modbus ASCII, PPP.
-
• Возможность самостоятельной установки дополнительного интерфейса (RS-485 / Ethernet / Bluetooth / Wi-Fi);
• Возможность индивидуального контроля работоспособности расходомеров «Питерфлоу»;
• Автоматическая обработка ситуации реверса теплоносителя и контроля отсутствия теплоносителя;
• Механическое пломбирование доступа к калибровкам и настройкам;
• Простота замены батареи (текущее время и архивы при замене батареи не сбрасываются);
• Возможность отправки в поверку без демонтажа сигнальных линий.
| Величина | Диапазон | Пределы погрешности |
|---|---|---|
| Температура теплоносителя | от 0 до 180 °C | ± 0,1 °С |
| Избыточное давление | от 0 до 2,5 МПа | ± 0,1%1) |
| Разность температур | от 0 до 160 °C | ± (0,03 + 0,0006∆t) °С 2) |
| Температура воздуха | от минус 50 до 130 °C | ± 0,1 °С |
| Объем теплоносителя | от 0 до 108 м3 | ± 1 ед. мл. р |
| Масса теплоносителя | от 0 до 108 т | ± 0,1 % 3) |
| Тепловая энергия | от 0 до 107 Гкал (ГДж) | ± (0,5 + ∆tmin/∆t) % 2),3),4) ± (0,1 + 10/∆Θ) % 3),5) |
| Текущее время | ± 0,01% 3) |
2)∆t – разность температур воды в двух трубопроводах, °С
3)Относительная погрешность
4)∆tmin – минимальная измеряемая разность температур, °С
5)∆Θ – разность температур горячей и холодной воды, °С
| Архивы вычислителя | ||||
|---|---|---|---|---|
| Часовой | Суточный | Месячный | Итоговый | Нестираемый диагностический архив |
| 1440 (60 суток) | 400 | 60 | 400 | Не менее 3060 |
| Документация | Дата Размер |
|---|---|
| ТВ7. Карта заказа | 13.01.2025 ~39 Кб |
| ТВ7_Исполнение М_Руководство по эксплуатации_ред.1.09 | 03.12.2025 ~3 344 Кб |
| Сертификаты | Дата Размер |
|---|---|
| Решение сертификационного органа по коммутационным адаптерам | 20.08.2025 ~529 Кб |
| Сертификат о признании утверждения типа ТВ7 в республике Казахстан Действителен до 19.06.2027 |
20.08.2025 ~179 Кб |
| Сертификат об утверждении типа ТВ7 рег. 67815-17 Действует до 19.06.2027 |
20.08.2025 ~188 Кб |
| Сертификат соответствия ИЭН6, ИЭС6 действует до 27.07.2030 |
30.10.2025 ~1 225 Кб |
| ТВ7. Декларация о соответствии Действует до 28.03.2026 |
20.08.2025 ~394 Кб |
| 3D-модели | Дата Размер |
|---|---|
| 3D-модель тепловычислителя ТВ7M (STEP) | 09.10.2025 ~229 Кб |
| BIM модели тепловычислителей ТВ7 | 03.09.2024 ~3 109 Кб |
| Информация для заказа | Дата Размер |
|---|---|
| Опросный лист для подбора оборудования теплосчетчика, ООО «ТЕРМОТРОНИК» январь 2025 |
14.01.2025 ~48 Кб |
| Архив | Дата Размер |
|---|---|
| Комплект соединителей для поверки ТВ7 исполнений 1 и 2 | 31.07.2025 ~378 Кб |
| Настройка адаптера Ethernet для ТВ7 исполнения 2 | 31.07.2025 ~575 Кб |
| Подключение модема к ТВ7 первого исполнения | 31.07.2025 ~39 Кб |
| ТВ7 исполнения 2. Адаптер RS485 | 31.07.2025 ~329 Кб |
| ТВ7. Методика проверки Тепловычислители ТВ7 рег. № 46601-11 Изготовитель ООО "РЭП", выпуск прекращён в 2018 |
01.05.2021 ~1 689 Кб |
| ТВ7_Исполнение 1_Руководство по эксплуатации Вычислитель ТВ7 первого исполнения снят с производства |
31.07.2025 ~1 963 Кб |
| ТВ7_Исполнение 2_Руководство по эксплуатации | 31.07.2025 ~1 919 Кб |
| Дополнительные материалы | Дата Размер |
|---|---|
| Акт рекламации | 20.08.2025 ~130 Кб |
| Источник питания ИЭН6-120015. Паспорт | 20.08.2025 ~96 Кб |
| Комплект соединителей для поверки ТВ7 исполнения М | 20.08.2025 ~329 Кб |
| Настройка тепловычислителя ТВ7 на учет реверса Жульков В.А., ТЕРМОТРОНИК, 2022 год |
26.07.2022 ~285 Кб |
| Соответствие теплосчётчиков «Термотроник Т34» требованиям новых Правил Жульков В.А., "ТЕРМОТРОНИК", 2014 |
29.07.2019 ~1 008 Кб |
| ТВ7 Протокол обмена_ред.7-09 | 20.08.2025 ~1 149 Кб |
| Программное обеспечение | Дата Размер |
|---|---|
| Драйвер USB-ППД+Инструкция по установке | 26.10.2020 ~478 Кб |
| ПО «Настройка модемов» rev 1.00 (12.02.2015) Предназначено для настройки модемов, которые используются для считывания данных с приборов производства компании ТЕРМОТРОНИК. Работает под управлением ОС Windows XP и более новыми. Требуется наличие Microsoft Framework 3.5 |
29.07.2019 ~444 Кб |
| ПО «Настройка модемов». Руководство пользователя. | 29.07.2019 ~335 Кб |
| ПО «ОРС-сервер» версия 2.01 от 23.09.2025 ОРС-сервер предназначен для передачи данных из тепловычислителей ТВ7 и расходомеров Питерфлоу производства компании "ТЕРМОТРОНИК" в соответствии со стандартом OPC. Страница продукта |
09.10.2025 ~4 239 Кб |
| ПО «ОРС-сервер». Руководство по установке | 26.12.2018 ~188 Кб |
| ПО Архиватор rev.3.0 3.00 от 23.01.25 ПО Архиватор предназначено для опроса и формирования отчетов тепловычислителей ТВ7 всех исполнений (в том числе ТВ7 исполнения М), расходомеров Питерфлоу РС и Питерфлоу СВ, а также адаптеров АДИ. |
23.01.2025 ~12 921 Кб |
| ПО Архиватор Руководство пользователя верс. 2.05 |
29.01.2025 ~2 223 Кб |
| ПО ТВ7 Конфигуратор rev. 2.0 от 22.04.2024 г. | 31.07.2025 ~1 083 Кб |
| ПО ТВ7 Конфигуратор Руководство пользователя ред. 2.02 |
22.04.2024 ~566 Кб |
| ПО ТВ7 Поверка верс.2.2 от 22.10.21 | 22.10.2021 ~2 598 Кб |
| ПО ТВ7 Поверка Руководство пользователя | 21.10.2021 ~868 Кб |
| ПО ТТМ V5.0.2. Файл программы (.apk) Приложение предназначено для считывания текущих, настроечных и архивных параметров из тепловычислителей ТВ7, расходомеров Питерфлоу и измерительных адаптеров АДИ при помощи устройств, работающих под управлением ОС Android с версией 8.0 и выше. Считанные данные импортируются в ПО «Архиватор» для дальнейшего представления в виде отчетов.
|
04.12.2025 ~6 107 Кб |
| ПО ТТМ. Руководство пользователя Редакция 5.01 |
03.10.2025 ~1 023 Кб |
— в счетном режиме (измерение объема воды, количества электроэнергии и т.п.),
— в режиме регистратора внешних событий (сигнализация),
— в режиме контроля наличия питающего напряжения.
2 Дополнительный канал температуры (Доп.вход T,°C) применяется для измерения температуры наружного воздуха или температуры холодной воды.
3 Дискретные входы предназначены для контроля реверса и отсутствия теплоносителя.
4 ТВ7-04.1М Лайт— коммерческое наименование варианта тепловычислителя ТВ7-04.1М (рег. № 67815-17).
Более подробное описание моделей и их различия вы сможете найти в Руководстве по эксплуатации РЭПР.407290.007 РЭ1
